装上智慧的眼睛 让断点无处遁形 ——视觉检测系统在线缆行业的应用

在江苏xx电缆公司的电缆绞合生产车间

          mg不朽情缘电缆绞合视觉检测系统的大眼睛

             正直直的盯着高速旋转的绞合线

                不能眨眼，不能打瞌睡

        哪怕是一秒钟的走神都会让断点侥幸逃脱

               这双不知疲倦的智慧之眼

                   让断点无处遁形！！

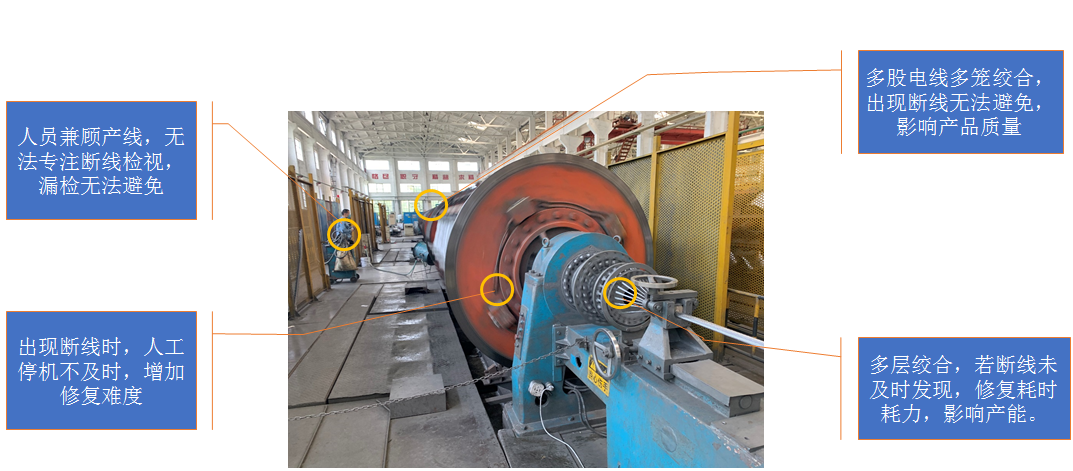

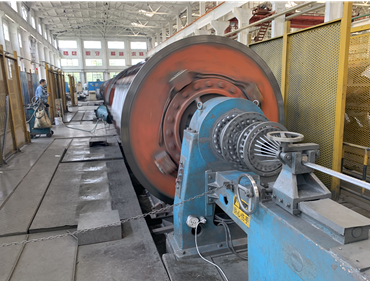

江苏XX电缆公司视觉检测生产现场

            基于信息化影像技术的断点检测原理

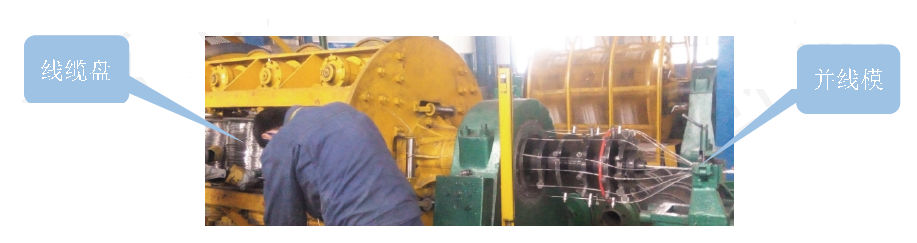

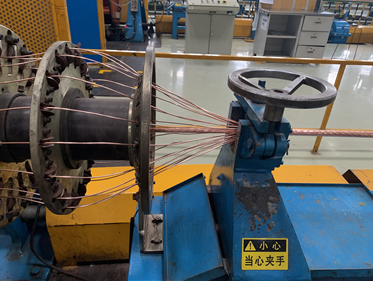

1、铜铝线在绞线过程中，不可避免的会发生意外断线，断点可能在线缆盘到并线模的任意位置。

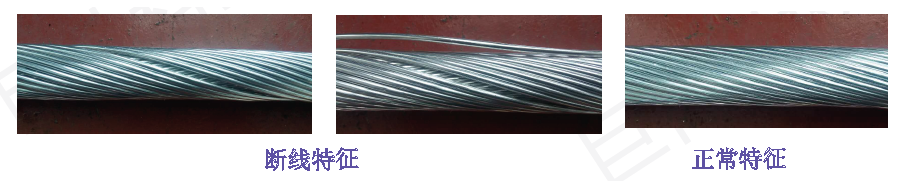

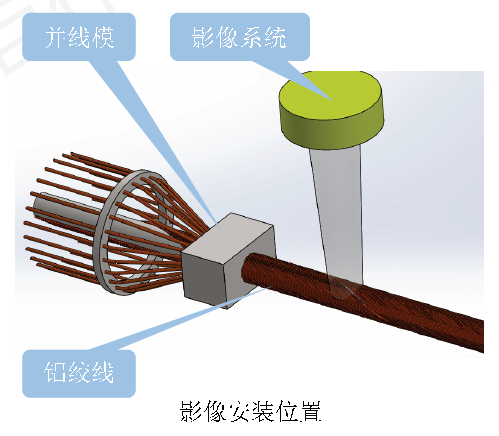

2、铜铝线过了并线模之后就不会再断，因此在并线模之后设置影像检测系统就不会漏掉任何断点，当检测到断线特征后，系统发出停机指令，绞线机立即停机。

3、整个过程通过工业相机的图像采集控制功能传输至视觉处理器，进行电缆状态判断，并作出相应处理。

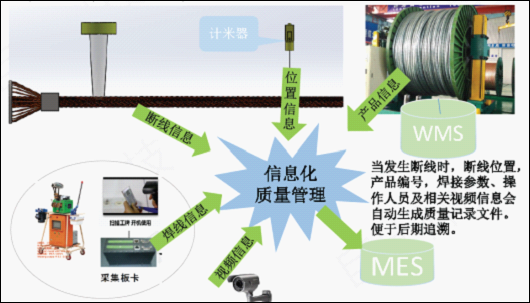

4、当检测到断点时，系统自动记录断点位置、产品编号、焊接参数、操作人员及相关视频信息，生成质量追溯文件。

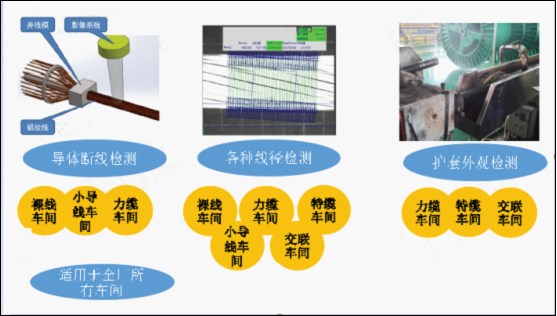

5、设备除了可以对铜铝线进行断线检测外，还可以应用于各种线径检测和护套外观检测等。

     电缆绞合断点检测的价值和意义

1、有效避免人为检测的质量疏漏；

2、系统发现断点及时停机，降低了修复的难度；

3、通过检测的产品合格率达到，保证了产品的质量；

4、投入回报率高，大量缩减检测、修复人员数量，降低不合格品回收率和废品率；

5、信息化质量管理，系统自动记录断线位置、产品编号、焊接参数、操作人员及相关视频信息，生成质量记录文件，便于产品质量追溯。
